如何校准RTD发射机?

什么是温度变送器RTD?

RTD传欧宝体育黑人么感器的电阻随温度的变化而变化。它们适用于测量温度范围从-200°C到约600°C，并通过卓越的测量精度和长期稳定性来区分自己。Pt100传感器元件是最常用的传感器元件。

如何校准温度变送器?

目的和范围:

本程序详细描述了如何使用标准校准过程区域的RTD(电阻温度检测器)温度变送器。

DP变送器校准所需工具:

• 必备的手工工具。
• 多功能过程校准器。
• 标准的万用表。
• 测试引线和探头…
• 清洁用软布。
• 通讯工具是必要的，比如475哈特的沟通者如果是智能RTD温度变送器。

安全

• 请按此网页查阅有关过程工业基本安全和一般校准过程建议的更多详情。

过程工业校准程序:基本安全和一般考虑

• 请面板操作员在控制器上将RTD温度变送器控制回路和ESD回路的MOS (Maintenance Override Switch)设置为手动模式。
• 应定位需要校准的RTD温度变送器。
• 检查确保RTD温度变送器是正确的，并记下任何关键信息，如标签号(例如制造商，型号，温度范围，传感器类型等)。
• 请记住，根据各个RTD温度变送器和工艺位置的不同，这个基本程序可能需要更改。在处理RTD温度变送器或工艺设备的任何其他部分时，始终遵守制造商的说明以及当地的安全法规。
• 为避免意外启动，请遵守所有适用的锁定/标记要求。确保RTD温度变送器与工艺隔离

校准的设置

• RTD温度变送器和校准工具的放置位置必须没有电磁噪声和振动。此外，空间必须有充分的照明和通风。
• 获取RTD温度变送器校准所需的所有工具和耗材。
• 通过使用仪表回路图作为指导，应切断RTD温度变送器的电源，并从附近拆除任何电线或连接器接线盒或编组面板。
• 确定连接在温度变送器上的RTD电缆。这种电缆通常有核心标记，可以连接到RTD温度变送器上的单独端子块或连接器上。
• 一旦RTD电缆已被取出，寻找任何磨损或损坏的证据。在将其重新连接到温度变送器之前，应检查其是否损坏并在必要时更换。
• 拆除的电缆必须贴上标签，绝缘，并在校准后连接abc。

• 探头电缆一端连接发射机的RTD输入端子，另一端连接过程校准器的RTD信号仿真端子，如图所示。例如，如果RTD有四线，则必须使用四线探头连接到两侧。
• 使用探头和引线，在接线盒和RTD温度变送器之间建立到万用表模拟输入回路的串联连接。
• 如果是智能型变送器，则通过将HART通信器连接到RTD温度变送器的终端来建立通信。
• 如图所示，连接已经完成，目前正准备对RTD温度变送器进行校准。

校准程序

• 检查RTD温度变送器的电源线连接和校准器的模拟输入连接是否稳定。
• 打开RTD温度变送器的电源，并确保它在变送器的终端上。
• 可以验证许多RTD温度变送器参数仪器数据表。标签号、类型、LRV、URV为典型参数。
• 找出什么类型的RTD，如PT100, PT500，或其他类型，连接到温度变送器的帮助数据表或HART通信器用于智能变送器。此外，还找出了RTD系数因子，用于建立过程校准器来模拟信号。
• 打开过程校准器时，必须选择RTD源模式，并在校准器上使用数据表上的相关系数系数。
• 设置变送器的LRV和URV，以配置过程校准器中的模拟输入范围。
• 在此校准中，RTD被多功能过程校定器取代，该校定器使用适当类型的RTD产生以欧姆为单位的温度范围。
• 对于旧的RTD温度变送器的零点和跨度设置，可以使用多匝电位器调整。
• 当模拟RTD输入温度为0%时，设置Zero锅产生4ma，当模拟RTD输出温度为100%时，设置Span锅产生20ma。

例子校准

• 假设温度范围为-10至110摄氏度，我们以系数为0.00391的PT100 RTD耦合温度变送器为例进行校准。
• 现在将校准器的校准参数配置为RTD型PT100, 0.00391系数系数，50度LRV, 100度URV。
• 现在设置校准器注入-10°C (LRV)温度信号，并检查万用表;它应该显示4ma。
• 如果4mA测量没有显示在万用表显示，调整RTD热电偶温度变送器输出使用零调整。
• 对于Span校准，设置校准器在110°C (URV)注入温度信号。之后，检查万用表;读数应该是20ma。
• 如果万用表显示不显示20mA测量值，则使用量程调整RTD温度变送器输出。
• 如果RTD温度变送器是smart兼容的，您可以使用HART通信器来改变零/跨度电流值。
• 根据需要重复校准方法，将RTD温度变送器校准到所需的公差。
• 根据所使用的具体过程校准器和RTD温度变送器，校准方法可能会改变。
• 因此，在开始之前，一定要遵循变送器手册和过程校准器制造商的手册。

校准记录

• 为了确保RTD温度变送器产生正确的输出值，检查温度变送器输出在0%、25%、50%、75%和100%的线性度，无论在高档还是低端方向。
• 使用此公式将所需的输出读数(mA)转换为所需的单位(温度)。

对于期望电流输出信号(mA):

我妈=[(马克西。mA-min。mA)/(URV温度- lrv温度)]*(PV测量温度- lrv温度)+min妈

所需温度工艺值:

PV temp.=[((URV temp.- lrv temp.)] /(maxxi .)]mA-min。*(我测量了mA-min。马)+液压制动温度。

• 如果输出值不在可接受范围内，则必须校准RTD温度变送器。如果输出值再次偏离允许范围，则RTD温度变送器必须进行维修或更换。
• 如果所有输出值(+/- %)在可容忍范围内，则不需要进一步校准RTD温度变送器。
• RTD温度变送器的输出数据读数应输入空白校准报告的as found/as left一栏。

完成校正

• 一旦校准成功完成，将校准标签应用于RTD温度变送器。
• 校准完成后，清洗测试工具和通讯器，妥善保存，并保存RTD温度变送器校准数据以备后用。
• 断开多功能过程校准器，RTD温度变送器连接和其他校准设备。
• 在处理区域，必须为RTD温度变送器建立连接。
• 检查校准地点，确保它是干净的。
• 解除设备隔离。
• 恢复RTD温度变送器信号的旁路或抑制水平。
• 在使用RTD温度变送器之前，请检查其功能。

样本校正报告

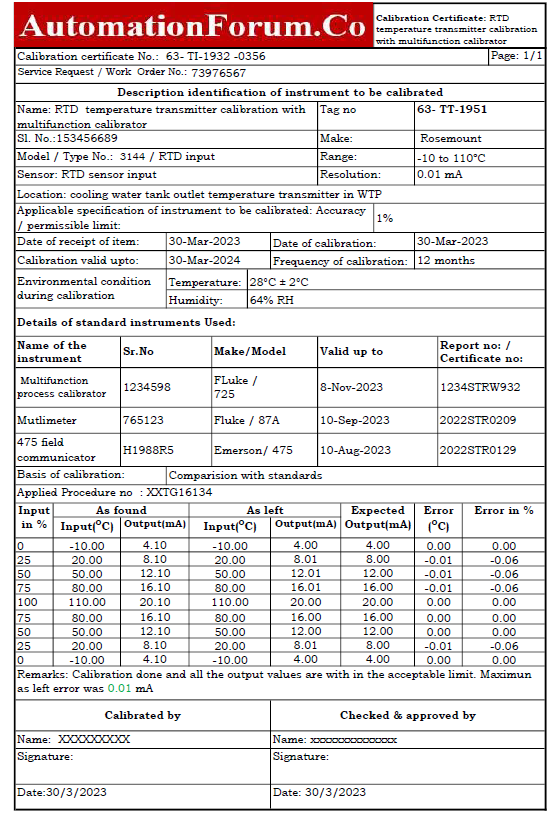

随附的图片显示了如何使用万用表和过程校准器作为参考来校准过程区域中的RTD温度变送器样本报告的示例。

您可以通过点击下面的链接获取用于构建RTD温度变送器校准报告的Excel文档。
