什么是HART发射机?
- 公路可寻址远程传感器是字母“HART”在首字母缩略词中所代表的。
- 在4-20mA的顶部，HART协议将使用频移键控(FSK)标准叠加低级数字通信信号。
- 这将使干扰程度降到最低。这使得双向现场通信成为可能，并使得除了正常过程变量之外的附加信息能够与智能现场仪表进行通信。
- 此外，这使得与智能现场仪器之间的额外信息通信成为可能。
- 主机应用程序，也称为主应用程序，能够通过使用HART协议每秒从智能现场设备接收两个或多个数字更新，该协议以1200 bps的速率通信，并且不会中断4-20mA信号。
- 由于数字FSK信号具有连续存在的相位，因此对4-20mA信号没有干扰。
- 模拟信号范围为4-20 mA，数字信号通过HART协议提供给用户，允许同时使用两者。
- 主测量值(在现场仪表的情况下)通过使用4-20mA电流回路通过4-20mA信号进行通信，这是最快，最可靠的行业标准。
- 为了便于有关设备的更多信息的通信，将数字信号叠加在模拟传输上。
- 当使用模拟信号时，信息只能在一个方向上传播，并且该方向可以是从设备到主机(输入)或从主机到设备(输出)。
- 另一方面，HART数字通信信号使信息能够在任何一个方向上传输，使数字数据更加通用。
- 这为像阀门控制器这样的仪器打开了大门，它在过去只能从主机接收控制信号信息，现在也可以向主机传输有关阀门发生的情况的信息。
- 以类似的方式，过去只能向主机发送进程变量的发送器现在也可以接收诸如配置设置之类的信息。
如何校准a哈特的压力发射机?
目的及范围:
该过程的详细描述解释了如何使用过程域的标准校准HART压力变送器。
所需工具哈特的压力变送器校准:
- 必要的手工工具。
- 标准压力校准器。
- 标准的万用表。
- 测试引线和探头。
- 管及标准配件
- 清洁用软布。
- 哈特的沟通者
安全
- 请访问链接以了解更多有关过程工业的基本安全、一般建议和校准操作的信息。
- 要求SCADA/DCS面板操作员将压力变送器的控制回路设置为手动模式，将MOS设置为ESD回路。
- 找到要校准的压力变送器。验证压力变送器是否合适，并记录任何重要细节，如标签编号(如制造商、型号、压力范围等)。
- 在拆卸压力变送器之前，请停止操作，确保没有压力或流体流过仪器。
- 关闭或断开连接压力变送器和工艺的管道。由于压力变送器与过程隔离，因此不会有液体泄漏。
- 压力变送器内的任何压力都可以通过打开压力变送器上的放气阀或排气阀来释放。
- 一旦HART压力变送器断开，请查阅变送器铭牌以获取相关信息。
- 请记住，基于特定的设备和工艺位置，这个基本程序可能需要更改。在使用HART压力变送器或任何其他工艺设备时，始终遵守任何制造商的建议以及当地的安全标准。
- 为避免意外启动，请遵守所有适用的锁定/标记协议。确保HART发射机与操作分开。
校准的设置
- 校准设备的放置必须避免振动和电磁干扰。此外，空间必须通风良好，光线充足。
- 获得所需的所有工具和资源。
- 压力校准器的输出端接在管的一端，HART压力变送器的压力端口端接在管的另一端。检查连接处，确保它们紧密且无泄漏。
- 为了便于通信和校准，准备和检查475现场通讯器的状况。
- 打开脉冲管线和歧管中的排放阀，将工艺流体从管线中排出。
- 从变送器歧管上拆下脉冲管线后，清洗变送器内的接头和任何剩余的流体。
- 确保干燥，检查变送器压力端口。
- 不要切断压力变送器的电源。使用一个仪表回路图;检查任何相邻的结boxe年代或封送板靠近控制室，查看电源是否可用。
- 使用探头和引线在接线盒和HART压力变送器之间建立串联的模拟输入回路到万用表(mA模式)。
- 此外，HART压力变送器终端需要连接到HART现场通讯器。
- 如图所示，HART压力变送器的校准连接已经完成，目前正在准备中。
校准程序
- 验证压力变送器的油管和电线连接的稳定性。
- 拆下压力变送器端盖，确认是否有24vdc电源。
- 许多参数可以通过查阅仪器数据表。标签号、LRV和URV是典型的参数。
- 你可以使用哈特的沟通者来验证HART压力变送器的参数。
- 长按电源键，当电源键上的绿色指示灯闪烁时，打开475通讯器。
- 点击主菜单上的HART符号。在图的左上角，可以看到HART符号。
- 将校准范围的LRV配置为压力变送器的0%下量程值(LRV)。
- 在压力变送器量程的校准范围中，将上量程值(URV)设置为100%。
例子校准
- 例如，如果您使用输出电流为4-20mA的压力变送器来监测0-12 bar范围内的压力，则变送器的0% LRV为4mA，并且被校准为0 bar。100%的URV是20mA，它将类似地调整到12bar。
- Home屏幕如图(左)所示。通过选择“4pv LRV”或“5pv URV”菜单选项，可以修改范围。选择菜单选项(右)后，通信器将显示如图所示的距离校准屏幕。
- 从量程校准屏幕(图右)中选择菜单项“1 PV URV”将显示移至编辑屏幕。可以在编辑屏幕上指定URV的距离，如图所示。
- 在输入您想要的值时，请注意现有URV和LRV旁边显示的“度量单位”。输入值后，按“ENTER”键。直到它们被发送到发射机，修改才会生效。点击图中的“SEND”按钮，将修改提交给发送器。
- 通过使用压力校准器，将LRV 0%(等于0 bar)应用于变送器的压力端口。
- 现在检查万用表;应该是4mA。
- 如果显示器上没有显示4mA读数，请使用HART通讯器根据需要调整压力变送器。
- 如图所示的URV和LRV编辑界面可用于手动输入4mA和20mA值。
- 您可以使用上述步骤手动输入值。
- 将4mA或20mA压力值设置为压力变送器测量的当前压力值是另一种方法。
- “Diag/Service”屏幕的校准选项可用于调整4/20mA压力水平。
- 进入“Diag/Service”屏幕的菜单选项如图所示。

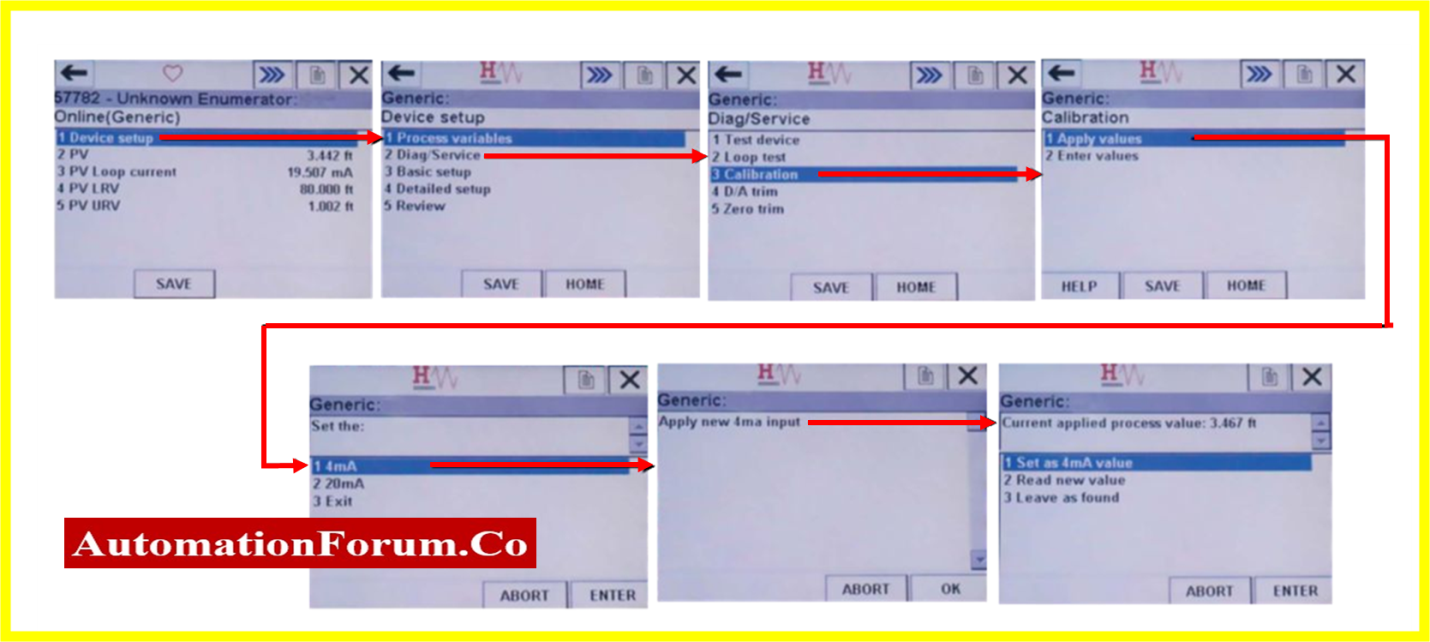

- 要显示校准屏幕，请使用Diag/Service(图左)中的菜单选项“3校准”。您可以手动输入压力值或使用从校准窗口(图右)测量的压力值。选择菜单“2输入数值”手动输入压力值。在编辑屏幕出现之前，您将被要求在4mA和20mA之间进行选择(图)。
- 在校准屏幕上选择“1应用值”菜单，将4mA或20mA的值设置为当前压力(图右)。选择您想要的设置(图左)。在下一个示例中，将设置4mA的压力值。选择4mA值时产生的屏幕如图(右)所示。点击“OK”后，将出现如图所示的屏幕。
- 图的顶部显示了测量的压力。使用“1设置为4mA值”菜单选项来操作此压力。如果压力不足，请更换目标或等待目标压力达到所需值后再从菜单中选择“2读取新值”。来自压力变送器的新压力将通过菜单选项“2”读取。需要注意的是，改变4mA的压力会使环路电流变为4mA。
- 如果压力变送器的校准值被修改，回路电流可能会改变。可能会看到与图中类似的警告屏幕。
- 要继续校准更改，请点击“确定”按钮。为了使调整生效，压力变送器单元必须在对475通信器上的校准值进行更改后接收更改。图表示调整后出现的警告屏幕。
- 当点击“SEND”时，更新的值将被写入压力变送器。点击“ABORT”将停止写入过程。
- 在由此产生的HART状态码中，每当压力变送器中的校准值发生变化时，设置一个配置更改标志位。
- 当检测到该标志时，475通信器将呈现如图所示的非零状态码屏幕。
- 屏幕可以证明压力变送器的配置已被修改。
- 在发送到475通信器的所有状态码中，该标志将保持设置，直到475通信器告诉压力变送器去除该标志。
- 通过选择“YES”，可以丢弃非零状态码。
- 当选择20mA选项菜单时，必须按照相同的步骤校准20mA跨压力值，URV值为12bar。
- 重复校准过程，直到变送器被校准到所需的公差是必要的。
校准记录
- 为了确保压力变送器产生正确的输出值，检查输出的线性度在0%，25%，50%，75%和100%在高档和低端方向。
- 如果输出值不在可接受范围内，则需要校准。如果输出值再次超出允许范围，则必须对压力变送器进行维修或更换。
- 如果所有输出值(+/-%)都在可接受的参数范围内，则压力变送器不需要进一步校准。
- 输出数据应输入在空白校准报告的as found/as left列中。
校正完成
- 一旦校准成功完成，将校准标签贴在压力变送器上。
- 校准完成后，清洗测试工具和通讯器，妥善保存，并记录校准数据，以备后续使用。
- 应拆除压力校准器、压力变送器连接和其他校准设备。
- 在加工区域，必须安装压力变送器的连接。此外，冲洗脉冲管路，并拆除任何气闸。
- 检查一下工作场所是否干净。
- 使仪器脱离隔离。
- 将旁路或抑制的压力变送器信号返回到其原始电平。
- 在使用压力变送器之前，请确保其功能正常。
样本校正报告
下图演示了如何使用压力校准器和万用表作为参考来校准过程区域中的压力变送器样本报告。
通过选择下面的链接，您可以获得用于创建压力变送器校准报告的Excel文档。
